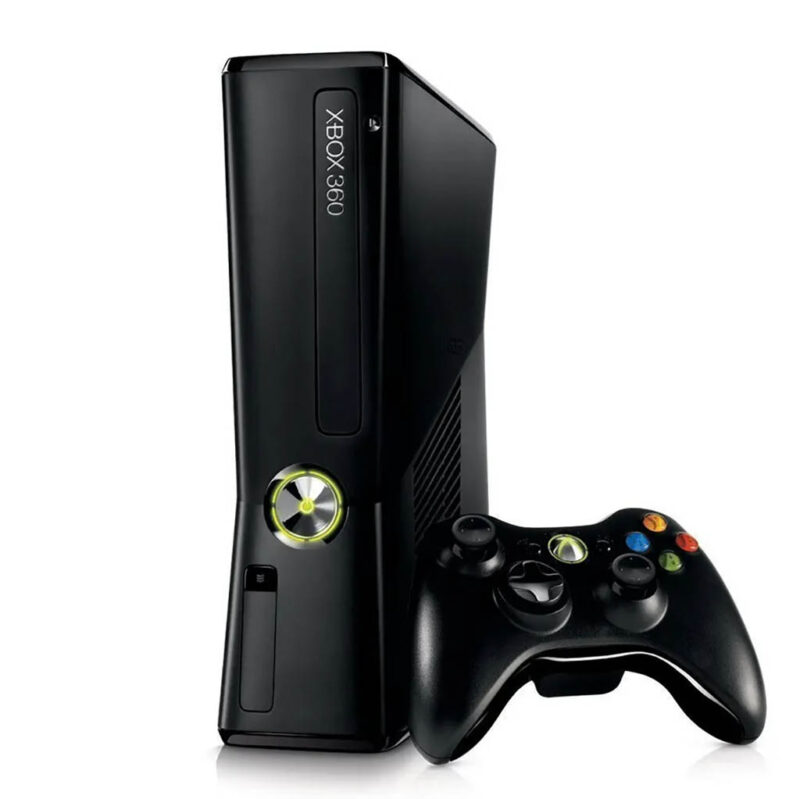

Esta modificación nos permite instalar un disco duro rígido de 3.5′ a la Xbox 360 en todas las versiones Slim remplazando la unidad lectora de DVD’s.

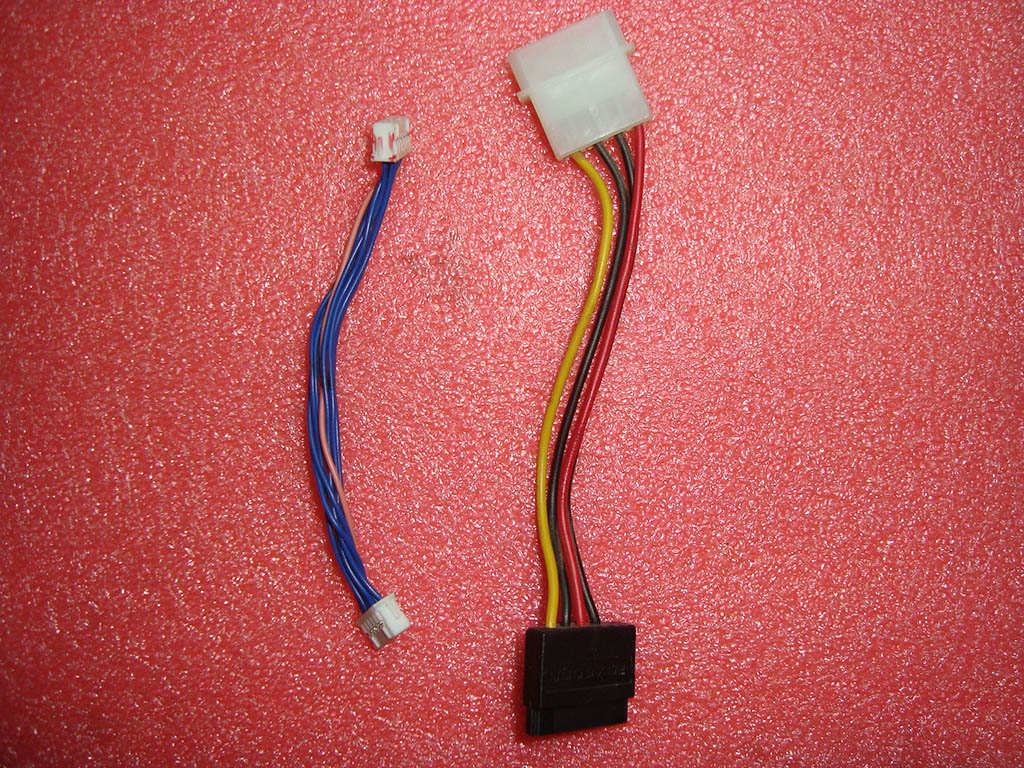

Requerimos el cable de la unidad DVD de la Xbox 360 y un cable SATA de computadora.

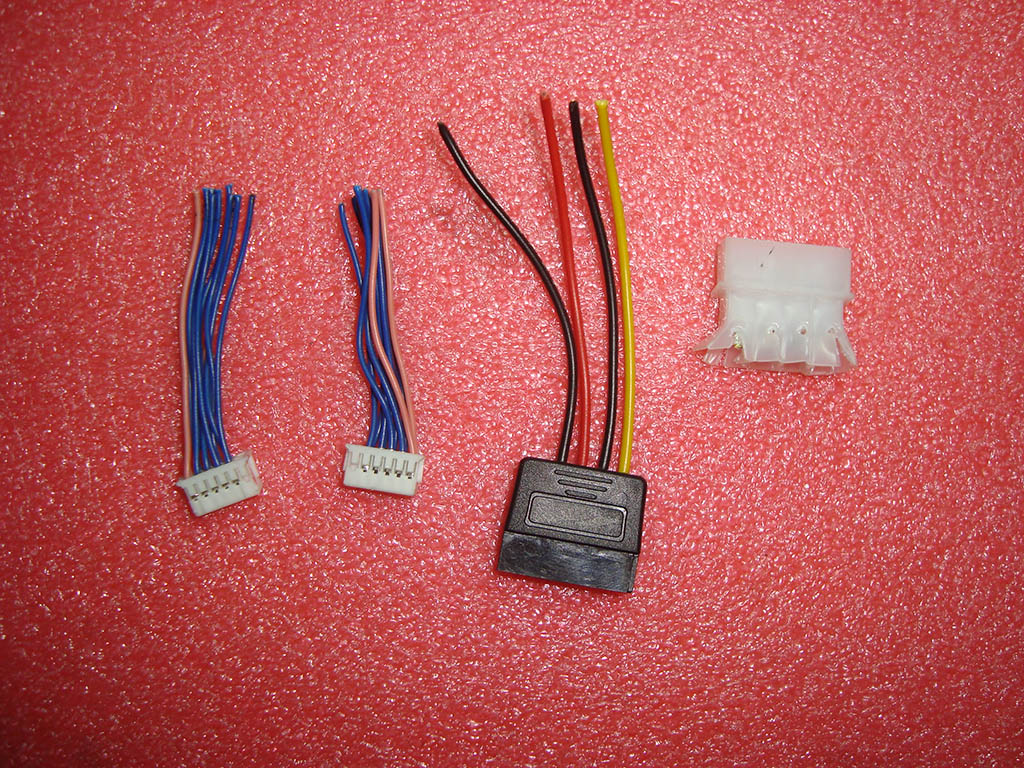

Cortamos el cable de la unidad lectora en dos., nos puede servir para crear dos cables de este y quitamos el conector MOLEX del cable SATA.

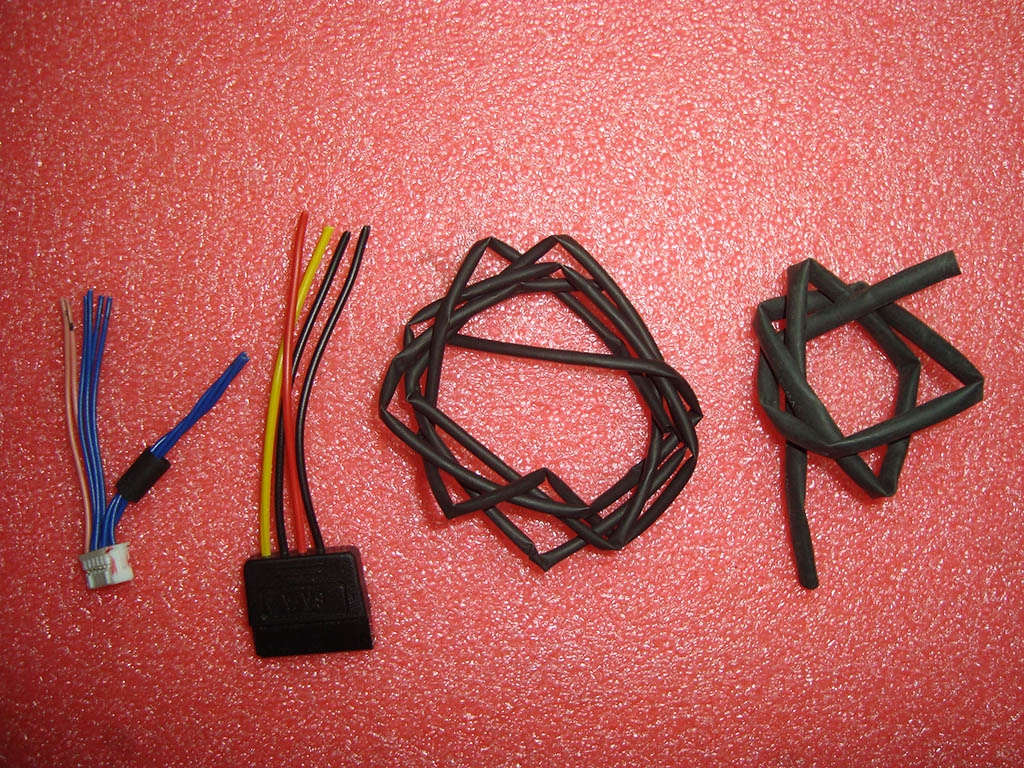

Ocuparemos thermofit para aislar los cables.

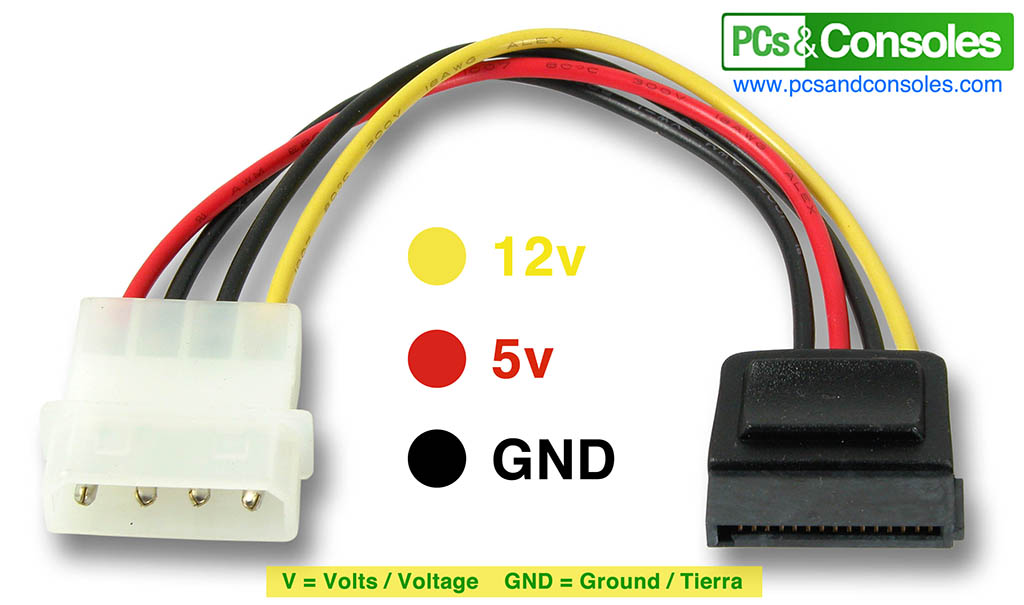

Identificamos el cable amarillo que es de 12v, el rojo es de 5v que son los del voltaje y los negros son de tierra GND (Ground).

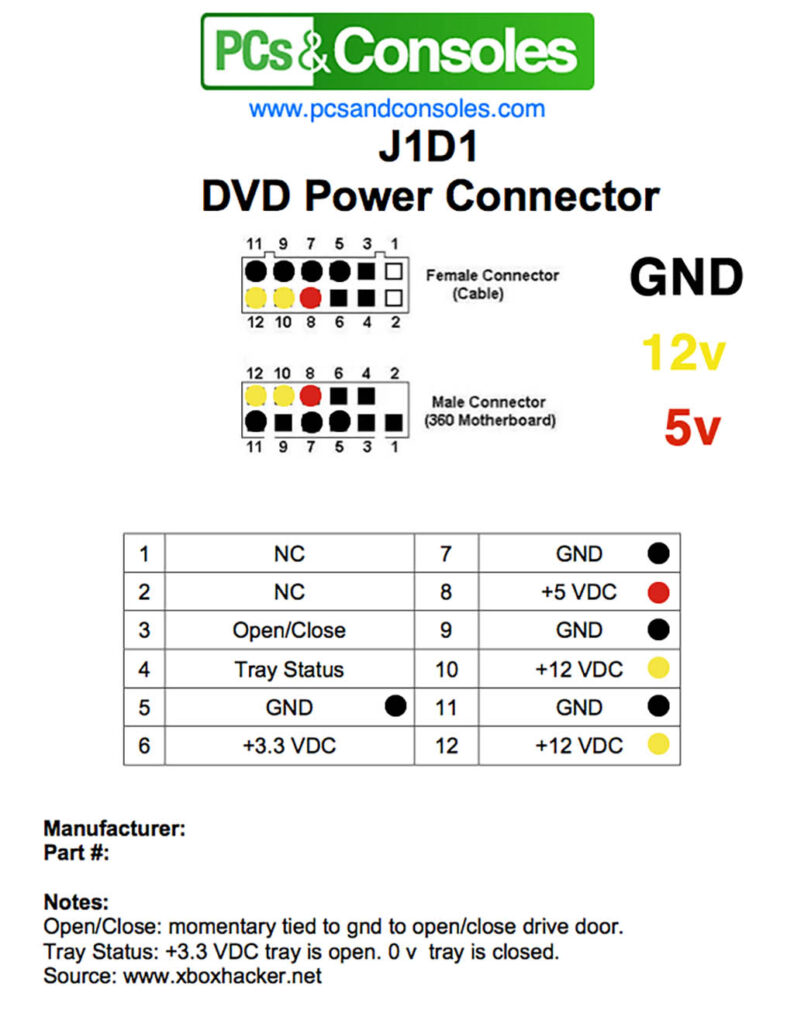

También ubicamos los cables de voltaje 12v y 5v y los de tierra GND en el cable de la unidad lectora DVD., para este caso hay dos cables 10 y 12 que pueden aportar 12v usa cualquiera de los dos y el 8 para los 5v, y 5, 7, 9 y 11 usa cualquiera de esos para los dos de tierra GND.

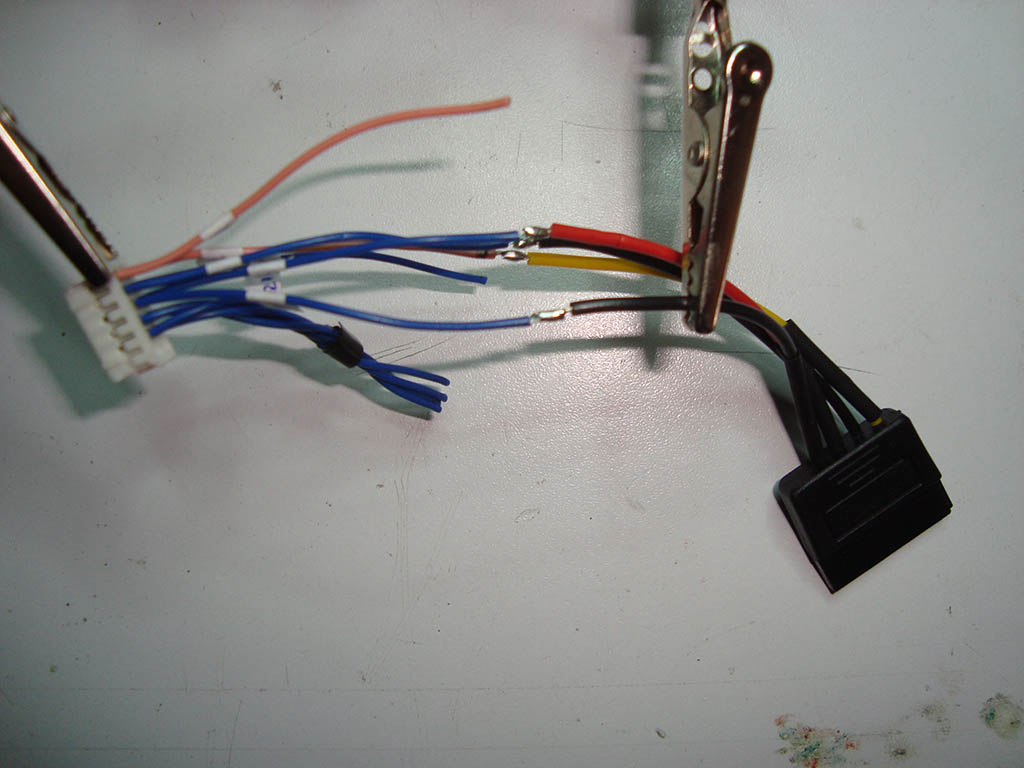

He usado unas etiquetas para marcar los que voy a usar y los estaño.

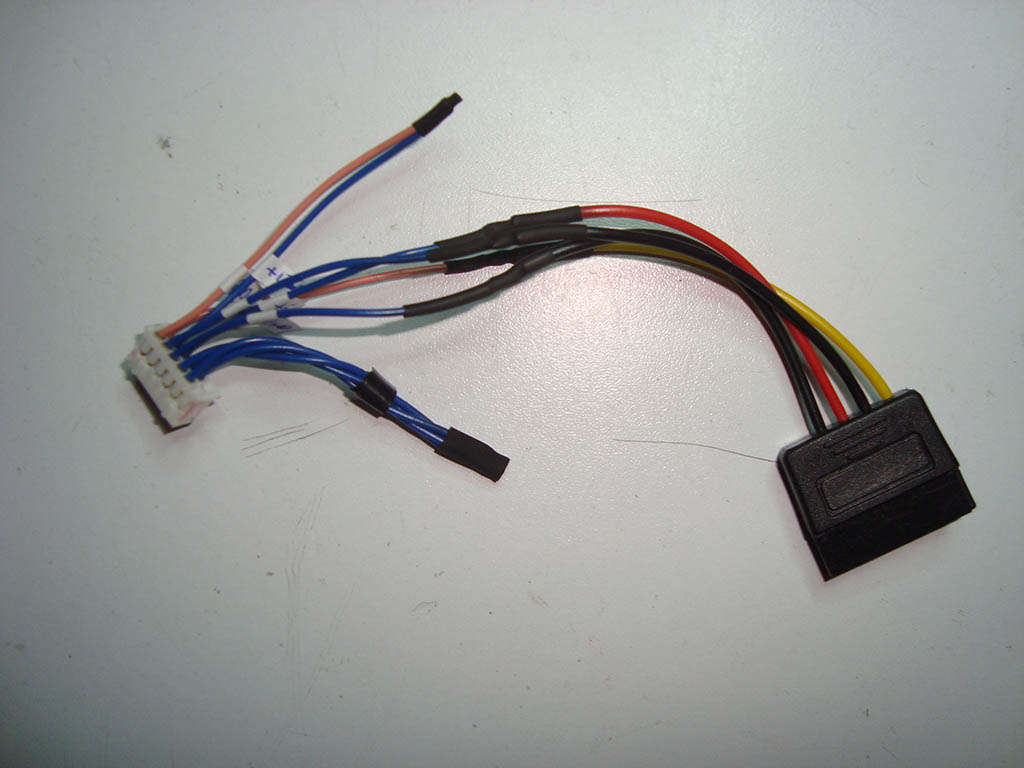

Soldó los cables y le aplico calor al thermofit para aislar y agrupar los cables.
Conecto el cable que he creado y corto un mdf de 2mm del tamaño del espacio de la lectora y con un dremel marco los dos espacio de la lectora.
Instalo disco duro 3.5′ y uso el cable de datos SATA de la lectora invierto los puertos y lo conecto al puerto del disco duro como en la imagen.

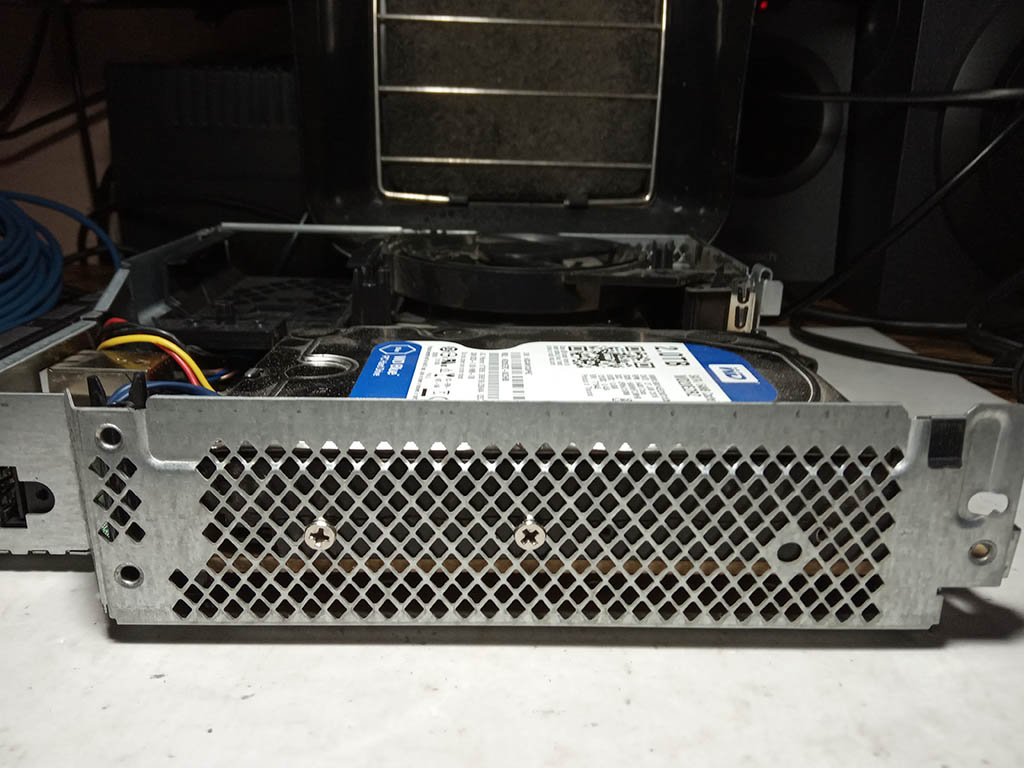

Con dos tornillos fijo el disco y lo ubico en el enrejado.

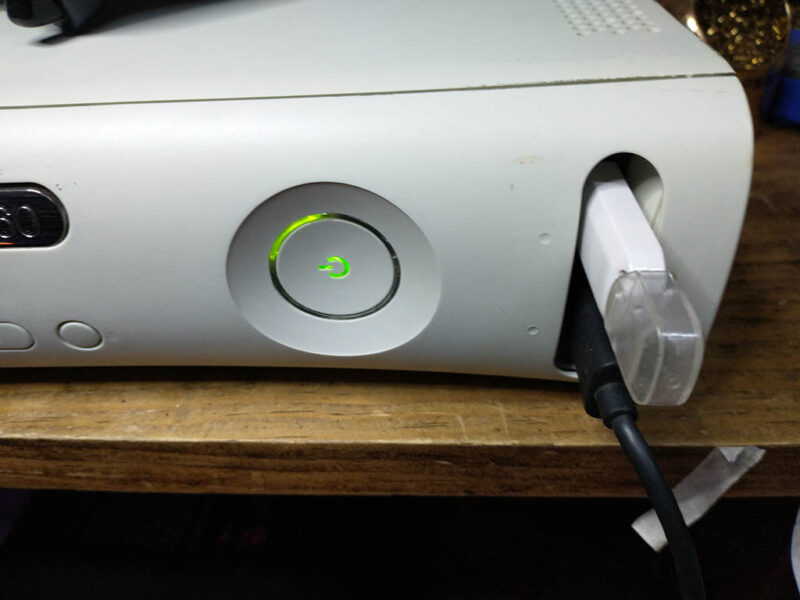

Ahora desde la consola lo formateo y armo la consola.
